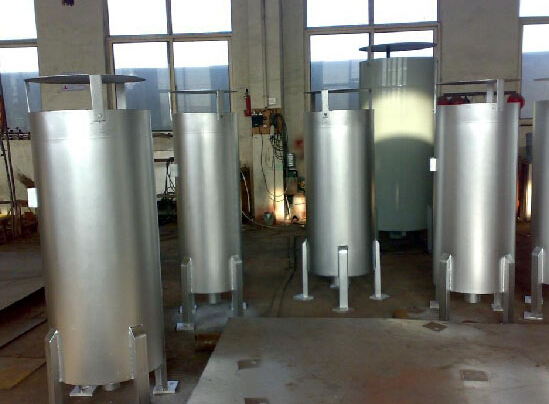

饱和蒸汽消声器综合消声效果

　　饱和蒸汽消声器一般由排气管、连接螺套、消声筒和筒芯等几部分组成。在连接螺套里装有油浸石棉密封圈，以防止排气管和消声筒之间的接口漏气。消声筒内焊有7块隔板，将消声筒分成8个消声腔(七个膨胀室和一个共振腔)在筒芯上面有倒三角形导流槽和许多小孔，当发动机的高温废气以高速经排气管进入饱和蒸汽消声器时，由于消声筒的截面积逐渐增大，气流得以膨胀，流速降低，强大的脉动噪声得以衰减。当气流继续流经各膨胀室时，由于隔板的阻挡，气流只能从隔板上的节流了、及筒芯通过，于是气流突然被压缩，分成许多细流，后又突然得以膨胀，如此多次突变，声能被大大衰减，从而起到降低排气噪声的作用。

　　饱和蒸汽消声器原理是以喷气压力及排气管径为依据的，为抑制高压蒸汽气流排放噪声，首先考虑避免高温氧化吸声填料，高速，水气渗透吸声填料，消声效果差等要数。综合消声效果，采用微穿小孔多空腔结构。不使用任何阻性吸声填料，阻力损失小，不怕油雾、水气。耐高温、耐高速气流冲击。高压蒸汽在消声器内经多次控流进入各降压体，阻尼分隔扩容降压，改变原气流的声频。降噪效果显著。使环境噪声符合国家《工业企业噪声卫生标准》。
